国产一区二区三区免费-日本加勒比海人妻东京热-久和尚手机精品视频免费看-淫秽少妇精品一区二区

簡介：
      熱熔壓敏膠常見的四種膠黏性能，這四種性能分別是180°剝離力、初粘力、持粘力和剪切接著失敗溫度（SAFT），在一個(gè)固定的背材上，以下是膠層厚度的增加對熱熔壓敏膠性能產(chǎn)生影響的總結(jié)。

提高180°剝離力
         較厚的膠層由于在剝離前端發(fā)生的變形較大，總能量耗散較高。不管在什麼溫度下，較厚的膠黏劑總是比薄層的膠黏劑得到較高的剝離力。
使用東莞科建儀器自主研發(fā)的剝離力實(shí)驗(yàn)機(jī)測試如下

KJ-1065A高精度剝離力試驗(yàn)機(jī)

提高初粘力
      和剝離行為類似，在環(huán)形初粘力、探針初粘力和快粘力等初黏力檢測中，較厚的膠層將會(huì)得到較大的形變，因此產(chǎn)生較高的分離力。PSTC-6和斜坡滾球初黏性也會(huì)隨著膠層厚度增加，分別使移動(dòng)距離減少和球號上升。

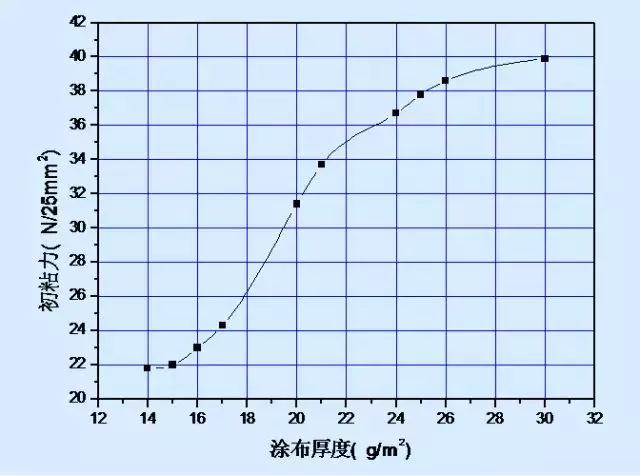

環(huán)形初黏力和膠層厚度的關(guān)系

降低持粘力
       背材和試驗(yàn)板之間抗流動(dòng)或剪切性能會(huì)隨著膠層厚度的增加而降低。當(dāng)膠層厚度增加時(shí)，分子鏈較易于解糾纏。

輕微降低SAFT
      盡管在SAFT和室溫持粘力測試中，熱熔壓敏膠試樣的幾何形狀和分離行為十分類似，厚度對SAFT結(jié)果的影響并不顯著?！斑@是因?yàn)镾AFT試驗(yàn)中熱熔壓敏膠處于恒速升溫的條件下，而不是在固定溫度下進(jìn)行試驗(yàn)。膠黏劑的分子鏈隨著加熱逐漸解糾纏。在高溫下膠黏劑對背材和試驗(yàn)板之間抗流動(dòng)性的影響并不明顯和重要，取而代之的是膠黏劑內(nèi)部的強(qiáng)度或內(nèi)聚力成為影響SAFT試驗(yàn)的主要參數(shù)。膠黏劑厚度確實(shí)提高了剝離力和初粘性能。
      盡管膠黏劑厚度確實(shí)提高了剝離力和初粘性能，但是也沒有必要在所有場合下都提高膠層厚度。在實(shí)際應(yīng)用中，減少膠黏劑用量來降低產(chǎn)品成本始終是非常重要的。
      一個(gè)合適的膠黏劑配方除了應(yīng)該根據(jù)市場的需要提供最優(yōu)化且平衡的膠黏性能外，同時(shí)又能以較薄的膠層厚度來降低成本。然而，膠黏物性在不同的厚度區(qū)域卻呈現(xiàn)著不同的斜率。

厚度的區(qū)域斜率
      在較低厚度的區(qū)域斜率較大，這意味著膠黏物性在此區(qū)域?qū)τ谕磕z厚度相當(dāng)敏感。只要有輕微的厚度變化都會(huì)明顯的改變膠黏物性。

涂膠層厚度不均/不穩(wěn)定的主要因素
      涂膠設(shè)備不夠精密和紙張密度不夠平整所造成。如果沒有相當(dāng)精準(zhǔn)的涂膠設(shè)備和很好的紙張，為了保障能獲得市場的最低物性要求，通常需要嘗試將涂膠厚度適度的增加。

使用東莞科建儀器自主研發(fā)的涂布制樣儀器如下：

KJ-6019A實(shí)驗(yàn)涂布打樣機(jī)
