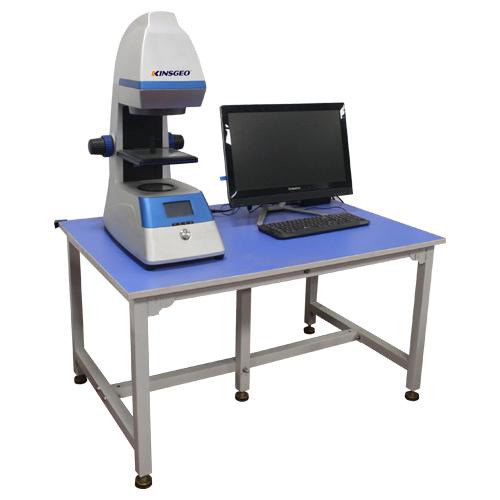

閃測儀是一種新型的影像測量技術,它和傳統的二次元影像測量?jī)x不同的是它不再需要光柵尺位移傳感器作為精度標,也不要經由大焦距的鏡頭經由放大產品影像來保障測量精度。
閃測儀通過一個大視角大景深的遠心鏡頭,將產品輪廓影像縮小數倍或者數十倍之后傳遞給幾百萬像素高分辨率CCD相機上做數字化處理,再由有著強盛計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖,最后和以高像素相機微小像素點形成的標尺進行比對后計算生產品尺寸,同時完成對尺寸公差的評價。
閃測儀機身結構簡樸,不需要位移傳感器光柵尺,僅需要大視角大景深的遠心倍率縮小鏡頭、高像素的CCD相機和計算能力強盛的后臺軟件。
閃測儀應用非常廣泛,在機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。
閃測儀的七大優勢如下所述:
1、高效的批量測量:
測量范圍內一次性可最大測量99處,大幅縮短測量時刻,進步測量功率;
●工件擺放——無需夾具,任意擺放;
●工件定位——無需手動,主動回憶試樣外形并定位;
●工件會萃——高景深鏡頭,無需重復會萃;
●工件測量——減少導入程序、移動工作臺和鏡頭的時刻。
2、測量差錯?。?br/>
有用消除因人為要素而形成的測量差錯,保證每個人都能得到相同的結果。
3、簡單操縱,低成本:
操縱練習簡便、運用門檻低、測驗功率高,可節約人工成本。
4、測量精度高:
高端遠心低畸變鏡頭,測量精度高。
●選用雙側遠心鏡頭、處理試樣存在高度差、截面有斜度或弧度等不易測量要素;
●選用高景深、低畸變鏡頭,無需憂慮試樣擺放方位和焦距含糊,還原產品真實標準,測量精度高;
5、全體成像:
全體成像,瞬間測量一切標準且精度高;
●傳統測量?jī)x器視界窄,一次只能測量一處,需邊移動工作臺邊定位、測量;
●重復過程多、費時、操縱繁瑣;
●且需求考慮配套硬件精度,如光柵尺、工作臺安裝精度等。
6、批量測量:
軟件主動回憶試樣外形,并主動定位、檢測方位和方向、及坐標原點偏重復測量。
●只需短短幾秒便可測量幾十處,測量范圍內一次性可最大測量99處;
●可一起測量視界范圍內的多個相同的試樣。
7、應用簡便:
測量數據應用簡便,主動保留測驗數據并輸出測驗講演和SPC數據圖表進行質量管控。
8、支持逆向工程:
內置CAD數據模塊,可把DXF文件導入軟件進行測量,也可從軟件導出測量
